Systém sekvenčního vstřikování LPG a CNG.
Jednotlivé součásti systému

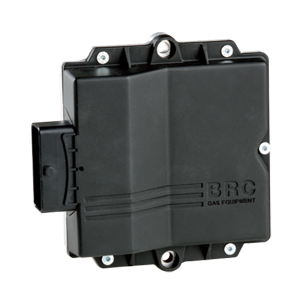

Řídící jednotka LPG
- Procesor: 16bit - 32MHz
- Provozní teplota: -40°C + 105°C
- Vodotěsná schránka
- Ochrana podle norem Automotive
- Vstupní / výstupní signály
- Provozní napětí: 7V ÷ 17V
- Ovládání 4 vstřikovačů
- Emulace odpojení integrovaných vstřikovačů
- Schváleno: R67-01

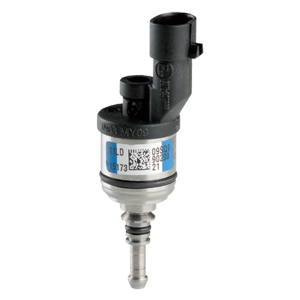

Vstřikovač BRC IN03 MY09 LPG / CNG
Spodní plnění
- Plovoucí závěrka s ultra nízkým třením
- Impedance: 1,55 / 1,7 mH a 20°C
- Teplota: -40 °C + 100 °C
- Napětí: 6 V ÷ 16 V
- Těsnění: Guma na kov
- Homologace: R67-01 e R110
| Výkon LPG | |||||
| Reduktor | 800 mbar | 1 200 mbar | 1 500 mbar | MAX | |
| Normal | Atmosférický | 16 kW / val. | 20 kW / val. | - | - |
| Turbo | 21 kW / val. | 25 kW / val. | - | - | |
| Max | Atmosférický | - | 26 kW / val. | 30 kW / val. | 30 kW / val. |
| Turbo | - | 32 kW / val. | 36 kW / val. | 36 kW / val. | |
| Super Max | Atmosférický | - | - | 40 kW / val. | 40 kW / val. |
| Turbo | - | - | 47 kW / val. | 47 kW / val. | |
Reduktor Genius MB
- Jednostupňový
- Teplotní čidlo vody
- Regulace tlaku: 800, 1 200 nebo relativní podtlak 1 500 mb
- Bezproblémová instalace
- Maximální výkon pro systém SequentAlba: 140kW
- Homologace: R67-01
Reduktor Genius MAX
- Konstrukční typ – jednostupňová membrána
- Regulace tlaku: 150 kPa vzhledem k tlaku v sacímu potrubí
- Nevyžaduje proplachovací operace
- Max.výkon dodávaný pro systémy: 180 kW
- Homologace: R67-01
| Výkon CNG | ||||
| Reduktor | Zenith MS ∆p 1.600 | Zenith MS ∆p 2.000 | Zenith MS ∆p 2.500 | |
| Normal Typ | Nasávaný | 16 kW/val. | 17 kW/val. | 20 kW/val. |
| Přeplňovaný | 19 kW/val. | 19 kW/val. | 23 kW/val. | |
| Max Typ | Nasávaný | 20 kW/val. | 22 kW/val. | 26 kW/val. |
| Přeplňovaný | 24 kW/val. | 26 kW/val. | 30 kW/val. | |
| Super Max Typ | Nasávaný | 22 kW/val. | 25 kW/val. | 29 kW/val. |
| Přeplňovaný | 27 kW/val. | 31 kW/val. | 34 kW/val. | |

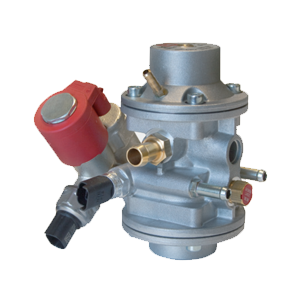

Reduktor Zenith MS
- Konstrukce s jednou membránou
- Teplotní čidlo vody
- Regulace tlaku: 2.000 mbar vzhledem k tlaku v sacím potrubí
- Nevyžaduje proplachové operace
- Maximální výkon: 160 kW
- ∆p nastavitelný od 1.600 do 2.500 mbar
- Homologace: R110
Čidlo PTS
Nízský tlak LPG / CNG
- Čidlo tlaku / Teplota plynu
- Hmotnost: 22 g
- Rozměry: ø = 24 mm; h = 64,5 mm
- Integrovaný konektor
- Napájecí napětí: 5,0 ± 0,1 VDC
- Řídící proud: 10 mA MAX
- Rozsah hodnot výstupného napětí (tlaku): 0,5 to 4,5 V
- Provozní teplota: -30 °C ÷ 130 °C
- Homologace: R67-01 - R110
Čidlo tlaku na plnícím potrubí
- Hmotnost: 17 g
- Rozměry: ø = 22 mm; h = 63 mm s držákem trubky
- Rozsah tlaku: 0 ÷ 2,5 bar
- Integrovaný konektor
- Přesnost 1,5% F.S.
- Provozní teplota: -40 °C ÷ 125 °C
- Rozsah hodnot výstupního napětí (tlak): 0 - 5 V
Čidlo hladiny (Reduktor Zenith)
Vysoký tlak CNG
- Čidlo tlaku plynu
- Hmotnost: 32 g
- Integrovaný konektor
- Napájecí napětí: 5 ± 0,25 VDC
- Napájecí proud: 20 mA MAX
- Rozsah hodnot výstupního napětí (tlak): 0,5 - 4,5 V
- Provozní teplota: -40 °C ÷ 135 °C
- Homologace: R110
Filtr plynné fáze LPG
- LPG dvoufázový filtr
- Provozní teplota:-40°C ÷ 120°C
- Nominální tlak: 450 kPa
- Homologace: R67-01
Přepínač
- Monostabilní přepínač SMD
- Průměr: 26 mm
- Možné aplikace:
- Vestavěný s 23 mm otvorem, s 2 mm přesahem
- Externí o průměru 14 mm s přesahem 9 mm
- Integrovaná akustická signalizace (bzučák)
- N° 4 Led zelené barvy pro zobrazení hladiny
- N° 1 Led dvoubarevná zelená/červená pro indikaci typu provozu
