Systém sekvenčního vstřikování LPG a CNG.

Jednotlivé součásti systému

Řídící jednotka LPG

  • Procesor: 16bit - 32MHz
  • Provozní teplota: -40°C + 105°C
  • Vodotěsná schránka
  • Ochrana podle norem Automotive
  • Vstupní / výstupní signály
  • Provozní napětí: 8V ÷ 16V
  • Ovládání 4 vstřikovačů
  • Podpora KWP2000 komunikační protokol
  • Podpora CAN 2.0 komunikace
  • Emulace odpojení integrovaných vstřikovačů
  • Schváleno: R67-01
ridici jednotka

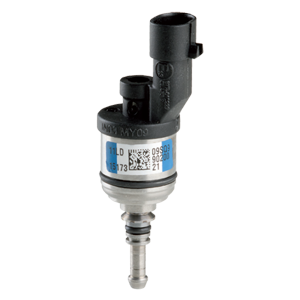

Vstřikovač BRC IN03 MY09 LPG / CNG

Spodní plnění

  • Plovoucí závěrka s ultra nízkým třením
  • Impedance: 1,66 / 1,7 mH a 20°C
  • Teplota: -15 °C + 120 °C
  • Napětí: 6 V ÷ 16 V
  • Těsnění: Guma na kov
  • Homologace: R67-01 e R110
vstrikovac brc
Výkon LPG
Reduktor   800 mbar 1 200 mbar 1 500 mbar MAX
Normal Atmosférický 16 kW / val. 20 kW / val. - -
Turbo 21 kW / val. 25 kW / val. - -
Max Atmosférický - 26 kW / val. 30 kW / val. 30 kW / val.
Turbo - 32 kW / val. 36 kW / val. 36 kW / val.
Super Max Atmosférický - - 40 kW / val. 40 kW / val.
Turbo - - 47 kW / val. 47 kW / val.



Reduktor Genius MB

  • Jednostupňový
  • Teplotní čidlo vody
  • Regulace tlaku: 800, 1 200 nebo relativní podtlak 1 500 mb
  • Bezproblémová instalace
  • Maximální výkon pro systém SequentAlba: 140kW
  • Homologace: R67-01

reduktor genius mb lpg

Reduktor Genius MAX

  • Konstrukční typ – jednostupňová membrána
  • Regulace tlaku: 150 kPa vzhledem k tlaku v sacímu potrubí
  • Nevyžaduje proplachovací operace
  • Max.výkon dodávaný pro systémy: 180 kW
  • Homologace: R67-01

reduktor genius max lpg

Výkon CNG
Reduktor   Zenith MS ∆p 1.600 Zenith MS ∆p 2.000 Zenith MS ∆p 2.500
Normal Typ Nasávaný 16 kW/val. 17 kW/val. 20 kW/val.
Přeplňovaný 19 kW/val. 19 kW/val. 23 kW/val.
Max Typ Nasávaný 20 kW/val. 22 kW/val. 26 kW/val.
Přeplňovaný 24 kW/val. 26 kW/val. 30 kW/val.
Super Max Typ Nasávaný 22 kW/val. 25 kW/val. 29 kW/val.
Přeplňovaný 27 kW/val. 31 kW/val. 34 kW/val.

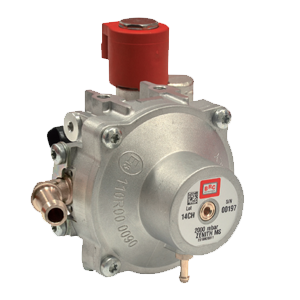

Reduktor Zenith MS

  • Konstrukce s jednou membránou
  • Teplotní čidlo vody
  • Regulace tlaku: 2.000 mbar vzhledem k tlaku v sacím potrubí
  • Nevyžaduje proplachové operace
  • Maximální výkon: 160 kW
  • ∆p nastavitelný od 1.600 do 2.500 mbar
  • Homologace: R110

reduktor zenith ms cng

Čidlo PTS

Nízský tlak LPG / CNG

  • Čidlo tlaku / Teplota plynu
  • Hmotnost: 22 g
  • Rozměry: ø = 24 mm; h = 64,5 mm
  • Integrovaný konektor
  • Napájecí napětí: 5,0 ± 0,1 VDC
  • Řídící proud: 10 mA MAX
  • Rozsah hodnot výstupného napětí (tlaku): 0,5 to 4,5 V
  • Provozní teplota: -30 °C ÷ 130 °C
  • Homologace: R67-01 - R110

cidlo pts

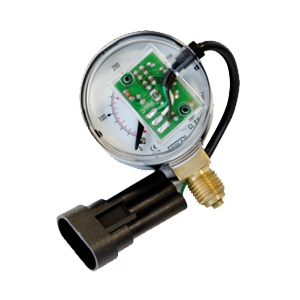

Snímač hladiny plynu

Pro reduktor Zenith MS

  • ČNG senzor tlaku
  • Vnější průměr: 50 mm
  • Rozsah: 0 - 400 bar
  • Rozsah provozu: 0 - 260 bar
  • Provozní napětí: 5 - 10 V
  • Rozsah hodnot výstupního napětí (tlak): 0,5 - 4,5 V
  • Připojení: 1/4 BSP
  • Homologace: R110

cidlo tlaku

Filtr plynné fáze LPG

  • LPG dvoufázový filtr
  • Provozní teplota:-40°C ÷ 120°C
  • Nominální tlak: 450 kPa
  • Homologace: R67-01

filtr plynne faze

Přepínač

  • Monostabilní přepínač SMD
  • Průměr: 26 mm
  • Možné aplikace:
    • Vestavěný s 23 mm otvorem, s 2 mm přesahem
    • Externí o průměru 14 mm s přesahem 9 mm
  • Integrovaná akustická signalizace (bzučák)
  • N° 4 Led zelené barvy pro zobrazení hladiny
  • N° 1 Led dvoubarevná zelená/červená pro indikaci typu provozu

prepinac 2
