Zařízení pro přestavby vozidel s přímým vstřikováním benzínu.
Jednotlivé součásti systému SDI

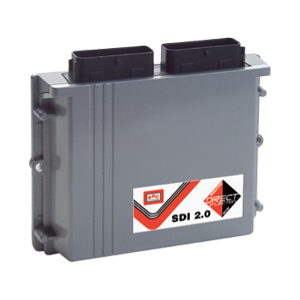

Řídící jednotka LPG / CNG
- Mikroprocesor 16 bit - 64 MHz
- Provozní teplota: -40 °C + 90 °C
- Vodotěsné provedení
- Ochrana vstupních/výstupních signálů podle norem
- Provozní napětí: 8 V ÷ 16 V
- Čidla diagnostiky a atuátorů kompatibilní s EOBD
- Komunikace a programování s PC probíhá přes K line
- Podpora protokolu komunikace KWP2000
- Podpora komunikace CAN 2.0
- Podpora EMC
- 2 verze ECU: pro 6 a 8 vstřikovačů
- Integrované emulátory vstřikovačů
- Homologace: R67-01, R110 e R10

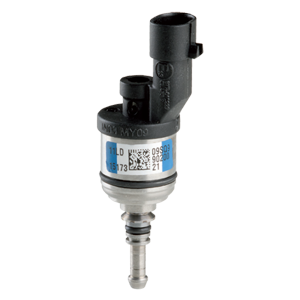

Vstřikovač BRC IN03 MY09 LPG / CNG
Spodní plnění
- Plovoucí závěrka s ultra nízkým třením
- Impedance: 1,66 / 1,7 mH a 20°C
- Teplota: -15 °C + 120 °C
- Napětí: 6 V ÷ 16 V
- Těsnění: Guma na kov
- Homologace: R67-01 e R110
| Výkon LPG | |||||
| Reduktor | 800 mbar | 1 200 mbar | 1 500 mbar | MAX | |
| Normal Typ | Nasávaný | 16 kW/val. | 20 kW/val. | - | - |
| Přeplňovaný | 21 kW/val. | 25 kW/val. | - | - | |
| Max Typ | Nasávaný | - | 26 kW/val. | 30 kW/val. | 30 kW/val. |
| Přeplňovaný | - | 32 kW/val. | 36 kW/val. | 36 kW/val. | |
| Super Max Typ | Nasávaný | - | - | 40 kW/val. | 40 kW/val. |
| Přeplňovaný | - | - | 47 kW/val. | 47 kW/val. | |
Reduktor Genius MB
- Konstrukční typ – jednostupňová membrána
- Regulace tlaku: 800, 1.200 a 1.500 mbar vzhledem k tlaku v sacímu potrubí
- Nevyžaduje proplachovací operace
- Max.výkon dodávaný pro systémy: 140 kW
- Homologace: R67-01
Reduktor Genius MAX
- Konstrukční typ – jednostupňová membrána
- Regulace tlaku: 150 kPa vzhledem k tlaku v sacímu potrubí
- Nevyžaduje proplachovací operace
- Max.výkon dodávaný pro systémy: 180 kW
- Homologace: R67-01
| Výkon CNG | ||||
| Reduktor | Zenith MS ∆p 1.600 | Zenith MS ∆p 2.000 | Zenith MS ∆p 2.500 | |
| Normal Typ | Nasávaný | 16 kW/val. | 17 kW/val. | 20 kW/val. |
| Přeplňovaný | 19 kW/val. | 19 kW/val. | 23 kW/val. | |
| Max Typ | Nasávaný | 20 kW/val. | 22 kW/val. | 26 kW/val. |
| Přeplňovaný | 24 kW/val. | 26 kW/val. | 30 kW/val. | |
| Super Max Typ | Nasávaný | 22 kW/val. | 25 kW/val. | 29 kW/val. |
| Přeplňovaný | 27 kW/val. | 31 kW/val. | 34 kW/val. | |

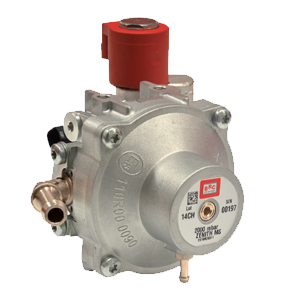

Reduktor Zenith MS
- Konstrukce s jednou membránou
- Regulace tlaku: 2.000 mbar vzhledem k tlaku v sacím potrubí
- Nevyžaduje proplachové operace
- Maximální výkon: 140 kW
- ∆p nastavitelný od 1.600 do 2.500 mbar
- Homologace: R110
Čidlo PTS (pro RAIL)
Nízský tlak LPG / CNG
- Čidlo tlaku / Teplota plynu
- Hmotnost: 22 g
- Rozměry: ø = 24 mm; h = 64,5 mm
- Integrovaný konektor
- Napájecí napětí: 5,0 ± 0,1 VDC
- Řídící proud: 10 mA MAX
- Rozsah hodnot výstupného napětí (tlaku): 0,5 to 4,5 V
- Provozní teplota: -30 °C ÷ 130 °C
- Homologace: R67-01 - R110

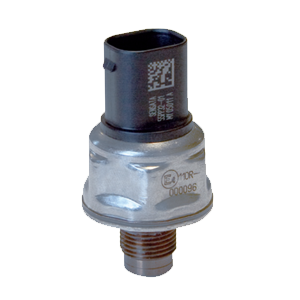

Čidlo hladiny (Reduktor Zenith)
Vysoký tlak CNG
- Čidlo tlaku plynu
- Hmotnost: 32 g
- Integrovaný konektor
- Napájecí napětí: 5 ± 0,25 VDC
- Napájecí proud: 20 mA MAX
- Rozsah hodnot výstupního napětí (tlak): 0,5 - 4,5 V
- Provozní teplota: -40 °C ÷ 135 °C
- Homologace: R110
Filtr plynné fáze LPG
- Filtr a vložka
- Tlaková ztráta: 15 kPa při Q = 35 kg/h vzduchu
- Stupeň filtrace: ß9 = 200
- Homologace: R67-01

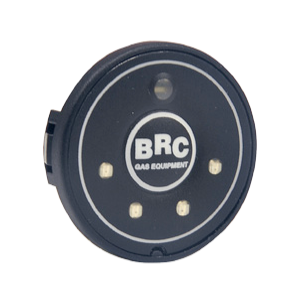

Přepínač
- Monostabilní přepínač SMD
- Průměr: 26 mm
- Možné aplikace: instalační otvor ø 23 mm hloubka 2 mm
- Integrovaná akustická signalizace (bzučák)
- N° 4 Led zelené barvy pro zobrazení hladiny
- N° 1 Led dvoubarevná zelená/červená pro indikaci typu provozu
