Systém sekvenčního vstřikování LPG.
Jednotlivé součásti systému ALBA

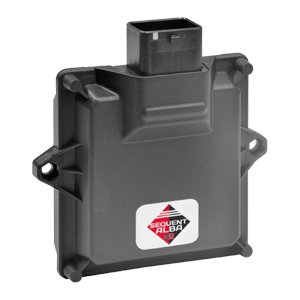

Řídící jednotka LPG
- Procesor: 16bit - 32MHz
- Provozní teplota: -40°C + 100°C
- Vodotěsná schránka
- Ochrana podle norem Automotive
- Vstupní / výstupní signály
- Provozní napětí: 7V ÷ 17V
- Ovládání 4 vstřikovačů
- Emulace odpojení integrovaných vstřikovačů
- Schváleno: R67-01

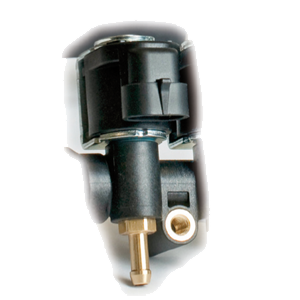

Vstřikovač GP13
- Impedance: 3±0,2Ω v 20°C
- Teplota: -20°C ÷ 120°C
- Napětí: 8V ÷ 16V
- Kalibrované trysky
- Schváleno: R67-01
| Výkon LPG | ||||
| Reduktor | 800 mbar | 1 200 mbar | 1 500 mbar | |
| Tryska 1,8 mm | Atmosférický | 12 kW / val. | 14,5 kW / val. | - |
| Turbo | 16 kW / val. | 18,5 kW / val. | - | |
| Tryska 2,0 mm | Atmosférický | - | 18 kW / val. | 21 kW / val. |
| Turbo | - | 23 kW / val. | 25,5 kW / val. | |
| Tryska 2,2 mm | Atmosférický | - | 22 kW / val. | 25 kW / val. |
| Turbo | - | 28 kW / val. | 31 kW / val. | |
| Tryska 2,4 mm (bez trysky) | Atmosférický | - | - | 29,5 kW / val. |
| Turbo | - | - | 36,5 kW / val. | |

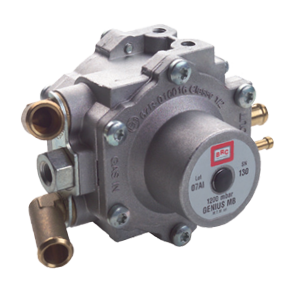

Reduktor Genius MB
- Jednostupňový
- Teplotní čidlo vody
- Regulace tlaku: 800, 1 200 nebo relativní podtlak 1 500 mb
- Bezproblémová instalace
- Maximální výkon pro systém SequentAlba: 140kW
- Homologace: R67-01

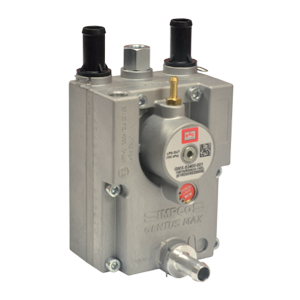

Reduktor Genius MAX
- Konstrukční typ – jednostupňová membrána
- Regulace tlaku: 150 kPa vzhledem k tlaku v sacímu potrubí
- Nevyžaduje proplachovací operace
- Max.výkon dodávaný pro systémy: 180 kW
- Homologace: R67-01
Čidlo PTS
Nízský tlak LPG / CNG
- Čidlo tlaku / Teplota plynu
- Hmotnost: 22 g
- Rozměry: ø = 24 mm; h = 64,5 mm
- Integrovaný konektor
- Napájecí napětí: 5,0 ± 0,1 VDC
- Řídící proud: 10 mA MAX
- Rozsah hodnot výstupného napětí (tlaku): 0,5 to 4,5 V
- Provozní teplota: -30 °C ÷ 130 °C
- Homologace: R67-01 - R110

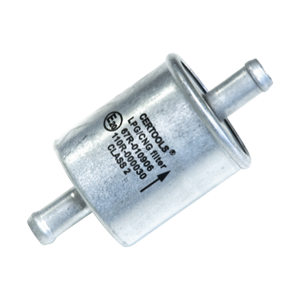

Filtr plynné fáze LPG
- LPG dvoufázový filtr
- Provozní teplota:-40°C ÷ 120°C
- Nominální tlak: 450 kPa
- Homologace: R67-01

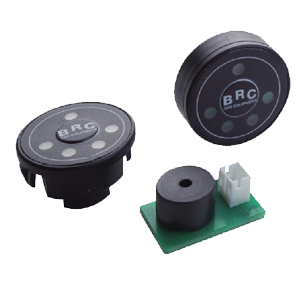

Přepínač
- Monostabilní přepínač SMD
- Průměr: 26 mm
- Možné aplikace:
- Vestavěný s 23 mm otvorem, s 2 mm přesahem
- Externí o průměru 14 mm s přesahem 9 mm
- Integrovaná akustická signalizace (bzučák)
- N° 4 Led zelené barvy pro zobrazení hladiny
- N° 1 Led dvoubarevná zelená/červená pro indikaci typu provozu
